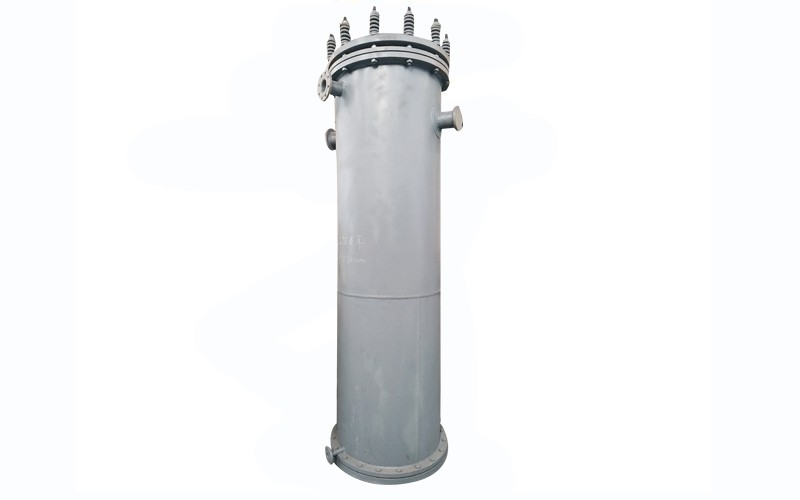

結構與特點：

該系列采用聚四氟乙烯密封且加裝壓力彈簧作熱脹冷縮自動補償裝置。在石墨塊上鉆有兩組不相通的流道，且這兩組之間成直角，兩種不同流體通過這兩組流道達到熱交換的目的。該系統采用先進的加工工藝，具有傳熱效率高，穩定可靠、抗沖擊和檢修方便等優點。換熱面積可達800平方米。

用途：

本系列產品可用作蒸發器、加熱器、冷卻器、冷凝器。

技術特性：

許用溫度：-40-180℃

許用壓力：≤0.4MPa

技術特性：

許用溫度：-40-220℃

許用壓力：≤0.4MPa

注：亦可制造0.6-1MPa

【用途】

本系列產品可用作加熱器、冷卻器、冷凝器。作冷凝器用時需加裝氣液分離器。

【設備優點】

除具備YKA系列的優點外，還有以下幾點特點：

1）石墨換熱塊沒有中心孔，水孔由一側直通另一側，料孔布滿換熱塊，提高材料利用率；

2）石墨塊只有外圈一圈密封面，而YKA系列有內外兩圈密封面容易產生密封失效，大大方便加工、檢修；

3）同樣換熱面積的設備體積比YKA小，設備更緊湊；

4）可以制造更大規格的設備；

5) 可設計為多流程、立式、臥式狀態使用。

YKD型氣液分離器結構及尺寸

安裝尺寸表
